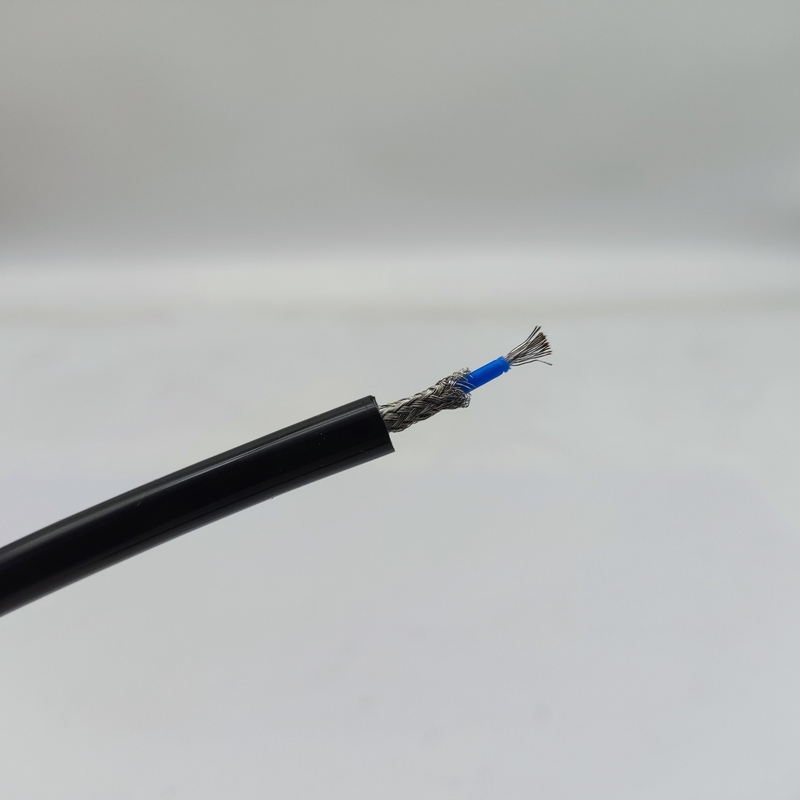

Cavo coassiale su misura resistente alle alte temperature

IntroduzioneAltezzaCavo coassiale resistente alla temperatura

In numerosi sistemi elettrici ed elettronici, le prestazioni dei cavi svolgono un ruolo cruciale.I cavi coassiali resistenti alle alte temperature sono diventati componenti chiave indispensabili.

I. Analisi strutturale

1. Conduttore: come materiale conduttore viene utilizzato rame stagnato, con eccellente conduttività elettrica e resistenza alla corrosione.Lo strato di rivestimento in stagno può efficacemente impedire che il conduttore di rame si ossidi durante il processo di utilizzo, garantendo la prestazione elettrica stabile del cavo durante l'uso a lungo termine.Una buona conduttività elettrica può ridurre le perdite di energia durante la trasmissione del segnale e garantire un trasferimento efficiente del segnale.

2. Strato isolante: il materiale isolante è il FEP (etilenopropilene fluorato).prevenzione delle perdite di segnale e dei fenomeni di cortocircuitoAllo stesso tempo, ha anche un'eccellente resistenza alle alte temperature. Può mantenere proprietà fisiche e chimiche stabili in ambienti ad alta temperatura,garantire il normale funzionamento del cavo.

3. Numero di nuclei: Questo cavo coassiale ha una struttura a singolo nucleo.Questo progetto strutturale relativamente semplice è adatto per alcuni scenari di applicazione con esigenze di trasmissione del segnale relativamente semplici, consentendo di concentrarsi sulla fornitura di un canale di trasmissione stabile per un singolo segnale.

4. Strato di schermatura: lo strato di schermatura è costituito da una treccia di rame in scatola, in grado di proteggere efficacemente le interferenze elettromagnetiche esterne,garantire che i segnali trasmessi all'interno del cavo non siano influenzati da campi elettromagnetici esterniLo strato di schermatura in rame in scatola non solo ha un buon effetto di schermatura, ma ha anche un certo grado di flessibilità, che è conveniente per l'installazione e il cablaggio dei cavi.

5. Giacca: La giacca è fatta di materiale SILICONE (gomma di silicone) che ha una buona resistenza alle alte e basse temperature.Può mantenere una buona elasticità e proprietà meccaniche in un ampio intervallo di temperatura da - 40°C a + 200°CAllo stesso tempo, ha anche caratteristiche quali impermeabilità, resistenza all'umidità e resistenza alla corrosione chimica,che può fornire una protezione completa per la struttura interna del cavo.

II. Prestazioni elettriche

1. Tensione nominale: la tensione nominale di questo cavo coassiale è di 300/500V, il che significa che può funzionare in modo sicuro e stabile in un ambiente con una tensione di fase di 300V e una tensione di linea di 500V.Questo design a tensione nominale lo rende adatto per una varietà di apparecchiature elettriche e sistemi elettronici a media e bassa tensione.

2. Temperatura nominale: la sua gamma di temperatura di funzionamento va da - 40°C a + 200°C, dimostrando un'eccellente resistenza alle alte e basse temperature.come i forni industriali, apparecchiature di asciugatura ad alta temperatura, ecc., può funzionare normalmente senza degrado delle prestazioni o danni dovuti a temperature eccessive.come le attrezzature esterne nelle regioni fredde, frigorifero, ecc., può anche mantenere una buona flessibilità e prestazioni elettriche, garantendo il normale funzionamento delle apparecchiature.

III. Campo di applicazione

A causa delle sue eccellenti proprietà quali resistenza alle alte temperature e anti-interferenza, questo cavo coassiale resistente alle alte temperature è ampiamente utilizzato in più campi.Nel settore aerospaziale, viene utilizzato per la trasmissione dei segnali di sensori, sistemi di controllo e altre apparecchiature intorno ai motori degli aeromobili; nel campo dell'automazione industriale,può essere utilizzato per collegare linee di produzione automatizzate, robot e altre apparecchiature in ambienti ad alta temperatura; nell'industria petrolchimica, è adatto per il cablaggio di strumenti, sistemi di monitoraggio, ecc.in ambienti ad alta temperatura e corrosivi quali raffinerie di petrolio e impianti chimici.

In conclusione, questoCavo coassiale resistente alle alte temperaturecon strutture e proprietà specifiche, basate sull'eccellente resistenza ad alte e basse temperature, nonché su buone prestazioni elettriche ed effetti di schermatura,svolge un ruolo importante in molti scenari di applicazione ad alta temperatura, che fornisce garanzie affidabili per il funzionamento stabile di vari tipi di apparecchiature.
