Z-43
Dettagli: BPL DI SIHF
Descrizione: cavo schermato conduttore coassiale 3
Dettagli:
cavo coassiale 3x
Conduttore: Rame placcato d'argento
Costruzione: 42/0.08
Isolamento: FEP
Spostamento: Nastro di PTFE
Schermo: filo di rame in scatola intrecciato
Rivestimento: FEP
Riempitore: fibra di vetro
Schermo globale: filo di rame in scatola intrecciato
Rivestimento esterno: FEP
Schermo: Inossidabile intrecciato
Temperatura nominale: 200 gradi
Tensione nominale 300V
Tipo: cavo coassiale
SPECIFICAZIONE DI PRODOTTO
| AWG |
No. dei centri |
Sezione trasversale del conduttore
mm^2 |
OD nominale
millimetro |
Peso di rame
kg/km |
Lordo
Peso
kg/km |
| 18 |
2 |
0,75 |
7,2 |
14,4 |
88 |
| 18 |
3 |
0,75 |
7,6 |
21,6 |
99 |
| 18 |
4 |
0,75 |
8,1 |
29 |
121 |
| 18 |
5 |
0,75 |
9,2 |
36 |
147 |
| 18 |
6 |
0,75 |
9,9 |
43 |
169 |
| 18 |
7 |
0,75 |
9,9 |
50 |
178 |
| 17 |
2 |
1 |
7,6 |
19 |
98 |
| 17 |
3 |
1 |
8 |
29 |
119 |
| 17 |
4 |
1 |
8,8 |
38 |
139 |
| 17 |
5 |
1 |
9,7 |
48 |
167 |
| 17 |
6 |
1 |
10,4 |
58 |
185 |
| 17 |
7 |
1 |
10,4 |
67 |
194 |
| 16 |
2 |
1,5 |
8,3 |
29 |
126 |
| 16 |
3 |
1,5 |
8,7 |
43 |
143 |
| 16 |
4 |
1,5 |
9,6 |
58 |
170 |
| 16 |
5 |
1,5 |
10,4 |
72 |
198 |
| 16 |
6 |
1,5 |
11,4 |
86 |
245 |
| 16 |
7 |
1,5 |
11,4 |
101 |
256 |
| 16 |
8 |
1,5 |
12,7 |
116 |
315 |
| 16 |
10 |
1,5 |
14 |
144 |
370 |
| 16 |
12 |
1,5 |
14,5 |
173 |
408 |
| 16 |
14 |
1,5 |
15,6 |
202 |
471 |
| 16 |
16 |
1,5 |
17 |
231 |
541 |
| 16 |
18 |
1,5 |
17,8 |
260 |
599 |
| 16 |
20 |
1,5 |
18,3 |
288 |
630 |
| 16 |
24 |
1,5 |
20,4 |
346 |
760 |
| 14 |
2 |
2,5 |
9,7 |
48 |
165 |
| 14 |
3 |
2,5 |
10,2 |
72 |
238 |
| 14 |
4 |
2,5 |
11,5 |
96 |
268 |
| 14 |
5 |
2,5 |
12,7 |
120 |
315 |
| 14 |
6 |
2,5 |
13,7 |
144 |
370 |
| 14 |
7 |
2,5 |
13,7 |
168 |
385 |
| 14 |
12 |
2,5 |
17,6 |
288 |
608 |
| 12 |
2 |
4 |
11,5 |
77 |
255 |
| 12 |
3 |
4 |
12,2 |
115 |
299 |
| 12 |
4 |
4 |
13,4 |
154 |
365 |
| 12 |
5 |
4 |
15,1 |
192 |
455 |
| 12 |
6 |
4 |
16,4 |
230 |
525 |
| 12 |
7 |
4 |
16,4 |
269 |
556 |
| 10 |
2 |
6 |
12,9 |
115 |
326 |
| 10 |
3 |
6 |
13,7 |
173 |
401 |
| 10 |
4 |
6 |
14,8 |
230 |
485 |
| 10 |
5 |
6 |
16,8 |
288 |
602 |
| 10 |
6 |
6 |
18,2 |
346 |
701 |
| 10 |
7 |
6 |
18,2 |
403 |
736 |
| 8 |
2 |
10 |
17,3 |
192 |
543 |
| 8 |
3 |
10 |
18,4 |
288 |
652 |
| 8 |
4 |
10 |
20,6 |
384 |
825 |
| 8 |
5 |
10 |
22,5 |
480 |
987 |
| 6 |
2 |
16 |
20,2 |
308 |
748 |
| 6 |
3 |
16 |
21,5 |
462 |
909 |
| 6 |
4 |
16 |
23,4 |
616 |
1183 |
| 6 |
5 |
16 |
26,2 |
770 |
1393 |
| 4 |
2 |
25 |
23,8 |
480 |
1046 |
| 4 |
3 |
25 |
26 |
720 |
1347 |
| 4 |
4 |
25 |
28,3 |
960 |
1678 |
| 2 |
2 |
35 |
27,2 |
672 |
1378 |
| 2 |
3 |
35 |
29 |
1008 |
1846 |
| 2 |
4 |
35 |
32,3 |
1344 |
2240 |
| 1 |
2 |
50 |
31,4 |
960 |
1869 |
| 1 |
3 |
50 |
33,5 |
1440 |
2384 |
| 1 |
4 |
50 |
37,2 |
1920 |
2702 |
| 2/0 |
2 |
70 |
35,3 |
1344 |
2482 |
| 2/0 |
3 |
70 |
38,3 |
2016 |
3314 |
| 2/0 |
4 |
70 |
42,5 |
2688 |
4074 |
| 3/0 |
2 |
90 |
41,4 |
1824 |
3380 |
| 3/0 |
3 |
90 |
44,8 |
2736 |
4299 |
| 3/0 |
4 |
90 |
49,8 |
3648 |
5339 |
| 4/0 |
3 |
120 |
48,8 |
3465 |
5277 |
| 4/0 |
4 |
120 |
54,1 |
4620 |
6571 |

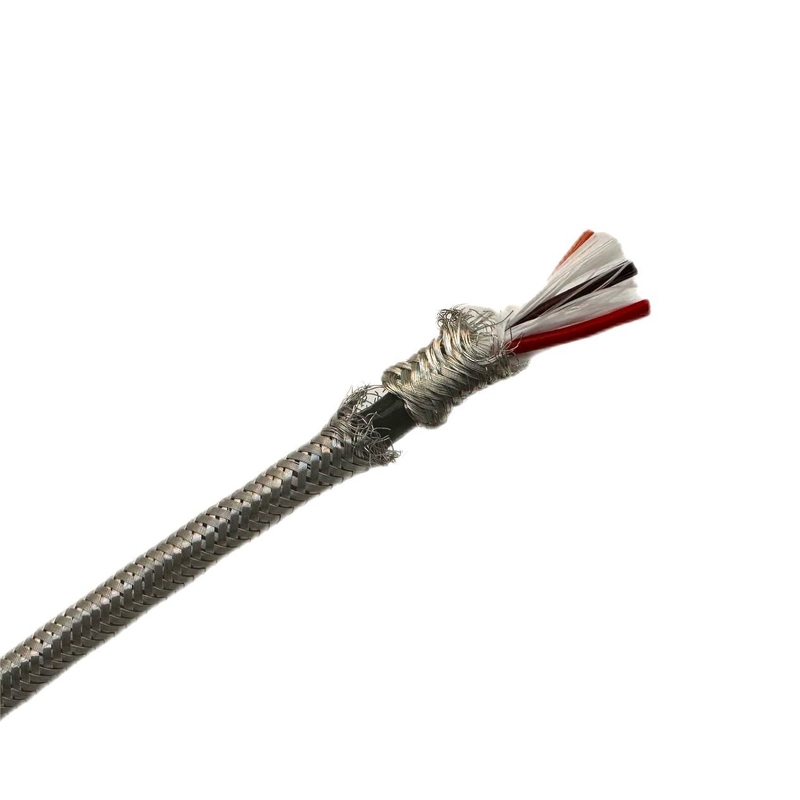

il cavo schermato conduttore coassiale 3 è un cavo molto complicato. In primo luogo, è di 3 - costruzione coassiale. Ogni cavo coassiale contiene: conduttore di rame d'argento, con l'isolamento del fep e nastro del ptfe che si avvolgono, quindi l'intrecciatura di rame in scatola come schermo, infine rivestimento del fep.
Per fare l'intero giro del cavo e liscio, riempiamo di fibra di vetro, in seguito, uno schermo globale (treccia in scatola del filo di rame), rivestimento esterno siamo FEP ancora.
Lo schermo è cavo di acciaio inossidabile intrecciato per proteggere l'intero cavo da abrasione e dallo strappo.
Così, possiamo trovare che ci sono multi schermo di strato per assicurare la meno perdita del segnale e nessun interferenze. E questo cavo può lavorare ad un ambiente da 200 gradi.
