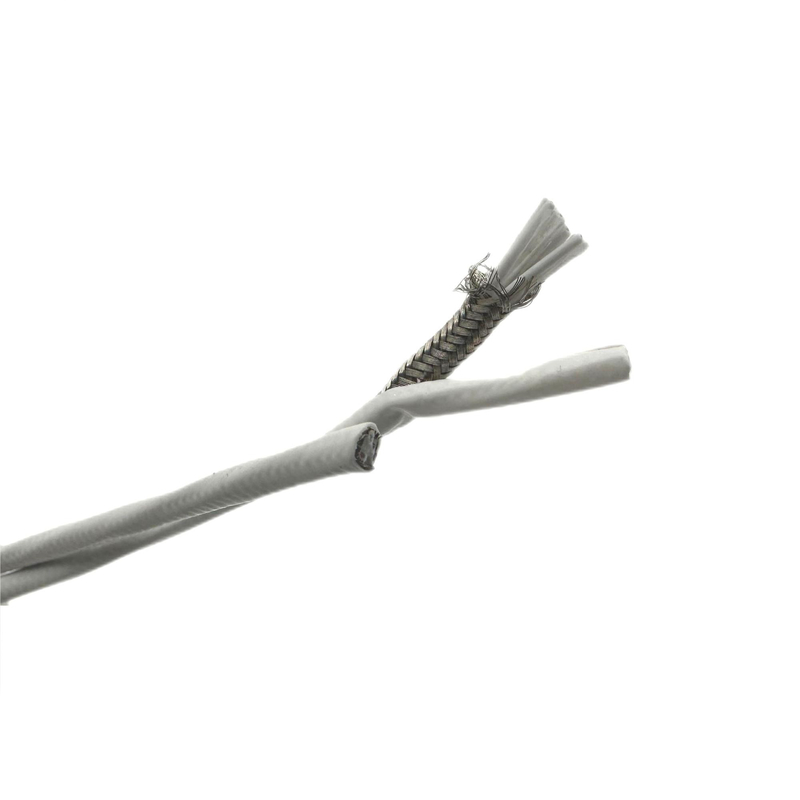

Descrizione: 4 il centro PTFE ha isolato ed inguainato, cavo corazzato
Conduttore: rame nichelato
Costruzione: 7/0.16mm
Area di sezione: 0.14mm2
I centri: 4
Isolamento: PTFE
Spessore dell'isolamento: 0.25mm
Diametro del cavo: 0.98mm
Colori dell'isolamento: bianco/bianco/rosso/rosso
Armatura: il rame del nichel ha intrecciato 0.12mm
Copertura più di 85%
Rivestimento: PTFE
Spessore del rivestimento: 0.35mm
O.D.: 3.60±0.15mm
Colore del rivestimento: Bianco
Funzionamento temporaneo: -160℃--+260℃, in breve tempo: +310℃
Tensione di funzionamento: 600V
Ciò è un multi cavo di controllo del centro del ptfe. Confrontando al CAVO, a cliente di controllo normale del PVC chiesti l'isolamento del ptfe ed il rivestimento di PTFE, come ha bisogno di questi cavi usando ad uno stato abbastanza ad alta temperatura. Come sappiamo, PTFE può stare una temperatura elevata di 260 gradi.
Così, il conduttore non può essere rame in scatola normale, così nell'ambito di tale temperatura elevata, conduttore facilmente è ossidato, noi ha usato il rame nichelato, che può proteggere il conduttore dal luogo di lavoro ad alta temperatura.
Per concludere, armatura richiesta cliente, abbiamo bisogno del rame del nichel di uso pure per intrecciare, che può proteggere il cavo e la protezione delle interferenze ambientali, il diametro esterno rigoroso abbiamo bisogno della produzione molto precisa, cavo di Dingzun che sta impegnandosi nella fabbricazione il cavo e della fune ad alta temperatura in 18 anni, possiamo trattare tali multi cavi del centro di PTFE.
| CAVO CORAZZATO |
| |
|
|
|
|
|
|
|
|
| PAIA |
diametro nominale del conduttore |
spessore nominale dell'isolamento |
spessore interno |
diametro interno |
diametro d'acciaio dell'armatura |
Spessore di Jacjet |
Massimo. Diametro esterno |
peso stimato |
| paia |
millimetro |
millimetro |
millimetro |
millimetro |
millimetro |
millimetro |
millimetro |
Kg/Km |
| 2(0) |
0,9 |
0,3 |
0,8 |
5,7 |
0,9 |
1,3 |
10,1 |
200 |
| 5 |
0,9 |
0,3 |
1 |
9,4 |
0,9 |
1,4 |
14,1 |
370 |
| 10 |
0,9 |
0,3 |
1,1 |
13 |
1,25 |
1,5 |
18,6 |
610 |
| 20 |
0,9 |
0,3 |
1,2 |
16,8 |
1,25 |
1,6 |
22,7 |
930 |
| 30 |
0,9 |
0,3 |
1,4 |
19,9 |
1,6 |
1,7 |
26,7 |
1390 |
| 50 |
0,9 |
0,3 |
1,6 |
25,4 |
1,6 |
1,9 |
32,6 |
1940 |
| 100 |
0,9 |
0,3 |
1,9 |
35,5 |
2 |
2 |
44,1 |
3700 |
| SCHERMATO |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,3 |
0,8 |
6,2 |
0,9 |
1,3 |
10,6 |
220 |
| 5 |
0,9 |
0,3 |
1 |
9,9 |
0,9 |
1,4 |
14,6 |
380 |
| 10 |
0,9 |
0,3 |
1,1 |
13,5 |
1,25 |
1,5 |
19,1 |
630 |
| 20 |
0,9 |
0,3 |
1,2 |
17,3 |
1,25 |
1,6 |
23,2 |
955 |
| 30 |
0,9 |
0,3 |
1,4 |
20,4 |
1,6 |
1,7 |
27,2 |
1415 |
| 50 |
0,9 |
0,3 |
1,6 |
25,9 |
1,6 |
1,9 |
33,1 |
2000 |
| 100 |
0,9 |
0,3 |
1,9 |
36 |
2 |
2 |
44,6 |
3750 |
| CAVO DI NON-ARMORED |
| |
|
|
|
|
|
|
|
|
| paia |
diametro nominale del conduttore |
area di sezione |
spessore dell'isolamento |
spessore del rivestimento |
Massimo. Diametro esterno |
peso stimato |
| paia |
millimetro |
mm2 |
millimetro |
millimetro |
millimetro |
Kg/Km |
| NON-SHIELDED |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,64 |
0,3 |
1,3 |
5,7 |
45 |
| 5 |
0,9 |
0,64 |
0,3 |
1,4 |
9,4 |
115 |
| 10 |
0,9 |
0,64 |
0,3 |
1,5 |
13 |
205 |
| 20 |
0,9 |
0,64 |
0,3 |
1,6 |
16,8 |
380 |
| 30 |
0,9 |
0,64 |
0,3 |
1,7 |
19,9 |
570 |
| 50 |
0,9 |
0,64 |
0,3 |
1,9 |
25,4 |
920 |
| 100 |
0,9 |
0,64 |
0,3 |
2 |
35,5 |
1820 |
| SCHERMATO |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,64 |
0,3 |
1,3 |
6,2 |
50 |
| 5 |
0,9 |
0,64 |
0,3 |
1,4 |
9,9 |
125 |
| 10 |
0,9 |
0,64 |
0,3 |
1,5 |
13,5 |
215 |
| 20 |
0,9 |
0,64 |
0,3 |
1,6 |
17,3 |
390 |
| 30 |
0,9 |
0,64 |
0,3 |
1,7 |
20,4 |
580 |
| 50 |
0,9 |
0,64 |
0,3 |
1,9 |
25,9 |
940 |
| 100 |
0,9 |
0,64 |
0,3 |
2 |
36 |
1850 |
