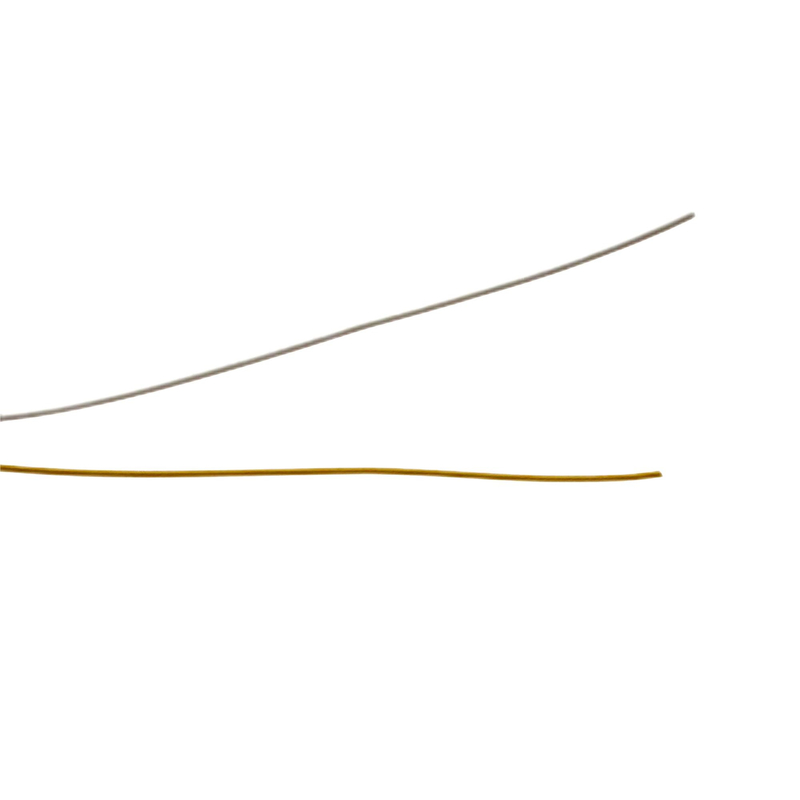

Descrizione: AWG ad alta temperatura UL10126 del cavo ETFE 24
Conduttore: Rame nichelato
Costruzione: 24AWG
O.D.: 1.10-1.22MM
TENSIONE: 2.5KVAC
Il cavo di ETFE è un genere di cavo ad alta temperatura. L'isolamento del cavo del ETFE ha stabilità termica straordinaria, di modo che il cavo di ETFE può adattarsi all'ambiente ad alta temperatura 150~200℃. Tuttavia, i cavi comuni del PVC e del PE sono soltanto adatti a luogo di lavoro di 70~90℃. A causa di questa caratteristica di resistenza ad alta temperatura, il cavo di ETFE è adatto a condizioni al contorno estremamente dure. Per soddisfare la richiesta dei clienti, forniamo le dimensioni ad alta temperatura differenti del cavo di ETFE. Di conseguenza, potete comprare 36 l'AWG – 6 il cavo Dingzun del ETFE dell'AWG. Come produttore ad alta temperatura professionista del cavo, possiamo dargli il migliore prezzo termoresistente del cavo di ETFE.
CAVO CORAZZATO | ||||||||
PAIA | diametro nominale del conduttore | spessore nominale dell'isolamento | spessore interno | diametro interno | diametro d'acciaio dell'armatura | Spessore di Jacjet | Massimo. Diametro esterno | peso stimato |
paia | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | Kg/Km |
2(0) | 0,9 | 0,3 | 0,8 | 5,7 | 0,9 | 1,3 | 10,1 | 200 |
5 | 0,9 | 0,3 | 1 | 9,4 | 0,9 | 1,4 | 14,1 | 370 |
10 | 0,9 | 0,3 | 1,1 | 13 | 1,25 | 1,5 | 18,6 | 610 |
20 | 0,9 | 0,3 | 1,2 | 16,8 | 1,25 | 1,6 | 22,7 | 930 |
30 | 0,9 | 0,3 | 1,4 | 19,9 | 1,6 | 1,7 | 26,7 | 1390 |
50 | 0,9 | 0,3 | 1,6 | 25,4 | 1,6 | 1,9 | 32,6 | 1940 |
100 | 0,9 | 0,3 | 1,9 | 35,5 | 2 | 2 | 44,1 | 3700 |
SCHERMATO | ||||||||
2(0) | 0,9 | 0,3 | 0,8 | 6,2 | 0,9 | 1,3 | 10,6 | 220 |
5 | 0,9 | 0,3 | 1 | 9,9 | 0,9 | 1,4 | 14,6 | 380 |
10 | 0,9 | 0,3 | 1,1 | 13,5 | 1,25 | 1,5 | 19,1 | 630 |
20 | 0,9 | 0,3 | 1,2 | 17,3 | 1,25 | 1,6 | 23,2 | 955 |
30 | 0,9 | 0,3 | 1,4 | 20,4 | 1,6 | 1,7 | 27,2 | 1415 |
50 | 0,9 | 0,3 | 1,6 | 25,9 | 1,6 | 1,9 | 33,1 | 2000 |
100 | 0,9 | 0,3 | 1,9 | 36 | 2 | 2 | 44,6 | 3750 |
CAVO DI NON-ARMORED | ||||||||
paia | diametro nominale del conduttore | area di sezione | spessore dell'isolamento | spessore del rivestimento | Massimo. Diametro esterno | peso stimato | ||
paia | millimetro | mm2 | millimetro | millimetro | millimetro | Kg/Km | ||
NON-SHIELDED | ||||||||
2(0) | 0,9 | 0,64 | 0,3 | 1,3 | 5,7 | 45 | ||
5 | 0,9 | 0,64 | 0,3 | 1,4 | 9,4 | 115 | ||
10 | 0,9 | 0,64 | 0,3 | 1,5 | 13 | 205 | ||
20 | 0,9 | 0,64 | 0,3 | 1,6 | 16,8 | 380 | ||
30 | 0,9 | 0,64 | 0,3 | 1,7 | 19,9 | 570 | ||
50 | 0,9 | 0,64 | 0,3 | 1,9 | 25,4 | 920 | ||
100 | 0,9 | 0,64 | 0,3 | 2 | 35,5 | 1820 | ||
SCHERMATO | ||||||||
2(0) | 0,9 | 0,64 | 0,3 | 1,3 | 6,2 | 50 | ||
5 | 0,9 | 0,64 | 0,3 | 1,4 | 9,9 | 125 | ||
10 | 0,9 | 0,64 | 0,3 | 1,5 | 13,5 | 215 | ||
20 | 0,9 | 0,64 | 0,3 | 1,6 | 17,3 | 390 | ||
30 | 0,9 | 0,64 | 0,3 | 1,7 | 20,4 | 580 | ||
50 | 0,9 | 0,64 | 0,3 | 1,9 | 25,9 | 940 | ||
100 | 0,9 | 0,64 | 0,3 | 2 | 36 | 1850 |
