Introduzione:
I cavi coassiali sono comunemente usati dagli operatori di rete, dalle aziende telefoniche e dagli internet provider intorno al mondo trasmettere i dati, il video e le comunicazioni vocali ai clienti. Inoltre è stato ampiamente usato nella casa.
Il cavo coassiale come tecnologia è stato a lungo intorno (dal primi anni '1900) e presenta molti vantaggi unici per la trasmissione affidabile e accurata.
Inoltre presenta alcune limitazioni che lo inducono in alcuni casi ad essere sostituito dai cavi a fibre ottiche, cavi di categoria o a volte dai segnali senza fili.
La chiave al successo del cavo coassiale è la sua progettazione schermata, che permette al centro di rame del cavo di trasmettere rapidamente i dati senza essere disturbato o danneggiato dai fattori ambientali.
Costruzione:

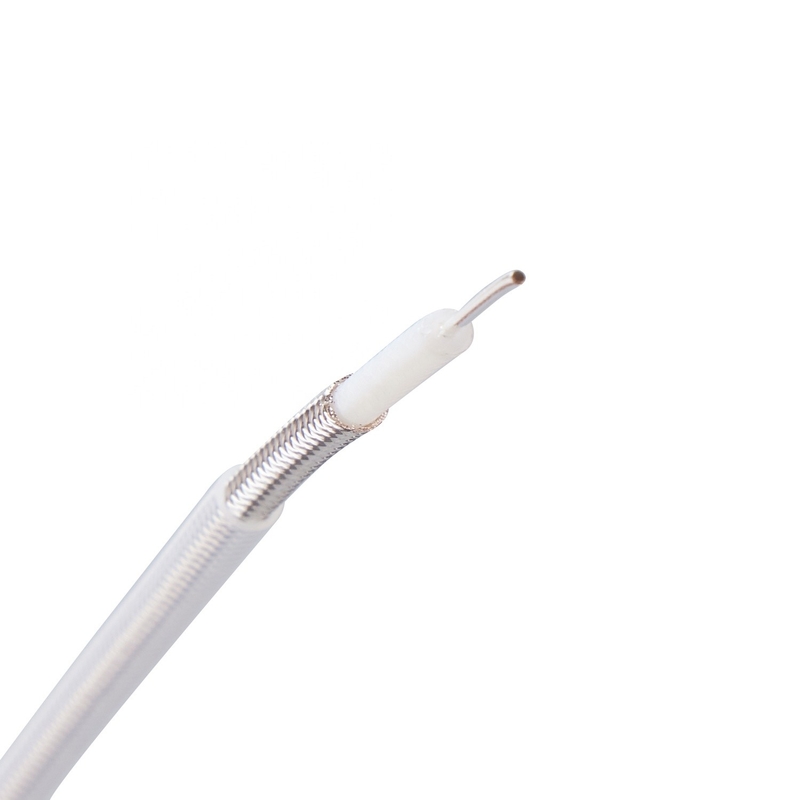

Un cavo coassiale è un tipo di cavo di cui il conduttore interno è circondato da uno strato isolante, circondato da uno schermo conduttivo. Molti inoltre hanno cappotti d'isolamento. La seguente figura illustra la struttura di un cavo tipico. Il segnale elettrico attraversa il conduttore centrale.
1. Conduttore concentrare -- di acciaio rivestito di rame.
2. Conduttore concentrare che lega - il polimero pulito della buccia è usato per impedire la migrazione dell'acqua.
3. Dielettrico - il polietilene fornisce alla schiuma meccanicamente stabile della chiuso-cellula l'alto VP.
4. Il primo conduttore esterno -- uno strato proteggente legato saldamente al centro dielettrico con una striscia di alluminio del alluminio-polimero.
5. Secondo conduttore esterno - una striscia di alluminio alluminio-polimerica supplementare è utilizzata nelle strutture triple e quadruple dello schermo più ulteriormente per migliorare l'isolamento ad alta frequenza dello schermo prima e dopo piegare.
6. Conduttore esterno di terzo - le alluminio-strisce alluminio-polimeriche supplementari sono utilizzate nelle strutture del quadrushield e del triplo ulteriormente per migliorare l'isolamento proteggente ad alta frequenza prima e dopo piegare.
7. Quarto conduttore esterno - una treccia di alluminio supplementare di 34 o 36 AWG è utilizzata in una struttura dello quattro-schermo più ulteriormente per migliorare l'isolamento proteggente a bassa frequenza negli ambienti rumorosi estremi di rf.
8. Agente protettivo resistente alla corrosione
Dell'interno e sopraelevato - un desig materiale della prova del gocciolamento
8. Agente protettivo resistente alla corrosione
Dell'interno e sopraelevato - un materiale della prova del gocciolamento destinato per eliminare migrazione dell'umidità nella struttura del cavo.
Metropolitana - un composto fluido che sigilla le piccole rotture del rivestimento.
9. Guaina -- la guaina esterna UV-stabilizzata di polietilene (PE) o del cloruro di polivinile ignifugo (PVC) può essere usata per proteggere i cavi del centro durante l'installazione e per prolungare la vita della posa di cavi.
10. Messaggero integrale - un membro galvanizzato di sostegno del cavo del acciaio al carbonio collegato al cavo attraverso una maglia staccabile.
Caratteristiche di prodotto:
la resistenza elettrica eccellente bassa con poche perdite uniforme di disturbo elettromagnetico della prestazione di ritardo di trasmissione dell'impedenza di caratteristiche e buona la morbidezza, non solo leggere ed ha le caratteristiche della resistenza ad alta temperatura, la resistenza all'umidità, la resistenza della corrosione, proteggente, l'attenuazione, onda di condizione ed altri indicatori hanno elettricità eccellente, non contiene le sostanze nocive, in conformità con le norme di ROHS
Applicazioni principali: L'antenna del sistema informatico di comunicazione di comunicazione è ampiamente usata nella comunicazione, nell'aviazione, in robot intelligenti, nei militari ed in altri campi.
Parametri tecnici
Temperatura nominale: - 55℃∽+200℃
Tensione nominale: prova 2000v, tensione di prova 4000 v di tensione della scintilla
Conduttore: Rame del nastro
Isolamento: PTFE
Colore: marrone chiaro, trasparente, blu
Certificato/norma: Il prodotto si conforma a RoHS ed alla norma ignifuga
Applicazione: Ampiamente usato per la trasmissione ad alta frequenza del segnale in attrezzature di comunicazione o altra attrezzatura elettronica
| Stile |
Conduttore
Diametro di no.
(millimetro)
|
diametro esterno (millimetri) |
strati dello schermo |
Spessore medio del rivestimento
(millimetro)
|
OD
(millimetro)
|
costante di attenuazione (≤dB/m) |
| 30Hz |
200Hz |
3000Hz |
| SF46F-50-1.5-1 |
7/0.18 |
1,50 |
1 |
≥0.25 |
2,55 |
0,19 |
0,50 |
2,0 |
| SF46F-50-1.5-2 |
7/0.18 |
1,50 |
2 |
3,10 |
0,19 |
0,50 |
2,0 |
| SF46F-50-2-1 |
7/0.254 |
2,20 |
1 |
3,30 |
0,12 |
0,31 |
1,27 |
| SF46F-50-2-2 |
7/0.254 |
2,20 |
2 |
3,95 |
0,12 |
0,31 |
1,27 |
| SF46F-50-3-1 |
7/0.35 |
3,00 |
1 |
≥0.35 |
4,35 |
0,086 |
0,23 |
0,95 |
| SF46F-50-3-2 |
7/0.35 |
3,00 |
2 |
5,10 |
0,086 |
0,23 |
0,95 |
| SF46F-75-1.5-1 |
7/0.10 |
1,50 |
1 |
≥0.25 |
2,50 |
0,20 |
0,50 |
2,0 |
| SF46F-75-1.5-2 |
7/0.10 |
1,50 |
2 |
3,10 |
0,20 |
0,50 |
2,0 |
| SF46F-75-2 |
7/0.14 |
2,20 |
1 |
3,25 |
0,12 |
0,31 |
1,27 |
| SF46F-75-3-1 |
7/0.18 |
3,00 |
1 |
≥0.35 |
4,35 |
0,086 |
0,23 |
0,95 |
| SF46F-75-3-2 |
7/0.18 |
3,00 |
2 |
5,10 |
0,086 |
0,23 |
0,95 |
Il cavo di Shanghai Dingzun e la fune elettrici speciali il Co., srl come impresa alta tecnologia sono stati stabiliti nel 2005, che si è impegnata nella ricerca speciale della fune e del cavo, lo sviluppo, la progettazione, fabbricazione.
Il cavo di Shanghai Dingzun e la fune elettrici speciali il Co., srl ha forte forza tecnica, il personale attuale 132 persone, compreso i titoli senior del personale professionale e tecnico 26 persone, con il nostro proprio brevetto di invenzione. Capiamo le norme tecniche e le norme di produzione di cavo e di fune di vari paesi nel mondo, possono progettare e produrre 6 categorie, più di 800 tipi e specifiche di cavo e di funi. L'uscita annuale raggiunge 70 milione metri. I prodotti principali sono cavo e fune resistente ad alta temperatura, cavo e fune resistente ad alta tensione, cavo schermato, cavo coassiale, cavo della compensazione della termocoppia e l'altri cavo e fune speciali. I prodotti sono ampiamente usati in apparecchi aerospaziali e elettronici, nella strumentazione, nella metallurgia e nelle industrie chimiche, particolarmente per temperatura elevata, la bassa temperatura, il forte acido, il forte alcali, l'alto olio, la forte radiazione e l'altro luogo di lavoro duro.
Attualmente la nostra società ha due officine di produzione, quasi 5000 metri quadri dello spazio di produzione, forniti di 18 linee di produzione di vari tipi, 156 l'altra attrezzatura di produzione ausiliaria, apparecchiatura di collaudo 48, compreso apparecchiatura di collaudo in-linea 36. La qualità del prodotto premio di garanzia completa dell'apparecchiatura di collaudo, nel frattempo forte capacità di produzione assicura la consegna tempestiva di ordine.
La società ha passato ISO9001: la certificazione internazionale del sistema di gestione della qualità 2015, i nostri prodotti ha passato a ccc la certificazione obbligatoria in Cina, la certificazione negli Stati Uniti, certificazione dell'UL del CE nell'Unione Europea ed i nostri prodotti sono venduti negli Stati Uniti, Europa, il Giappone ed altri paesi e regioni. La nostri certificazione del sistema, certificazione di sicurezza del prodotto ed elogio globale dei clienti provano che i nostri prodotti sono in maniera fidata. Inoltre, il cavo e la fune produciamo la prova anche passata di RoHS, in conformità con i requisiti ambientali dell'Unione Europea, noi proteggiamo la nostra casa verde comune insieme voi.
Secondo i requisiti di cliente, possiamo anche fare progettiamo, produzione, per soddisfare le richieste specifiche del cliente di cavo e di fune, o secondo i disegni di costruzione del cliente fare la personalizzazione del prodotto.
